核心参数
产品详细参数

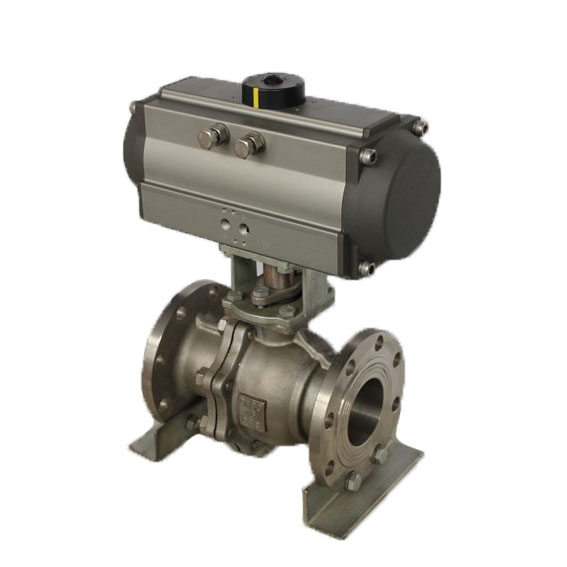

Q641F气动球阀由球阀和气动执行器（GT/AT/AW系列）组成，气动执行器分为双作用型气动执行器和单作用型气动执行器，通过电磁阀控制，实现球阀开关动作。气动球阀可实现智能化控制，快速开启或关闭管路，能有效的对管网进行控制和管理。结构特点
1、流体阻力小、气动球阀是所有阀门分类中流体阻力最小的一种，即使是缩径气动球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且气动球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故气动球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
制造标准
| 规范 | 设计标准 | 结构长度标准 | 法兰标准 | 对焊端标准 | 检验与试验标准 |
| 国标浮动球阀 | GB/T12237 | GB/T12221 | GB9113 JB/T9113 HG20592等 | GB/T12224 | GB/T13927 JB/T9092 |
| 美标浮动球阀 | API6D | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | API598 |
性能范围
| 型号 | 公称压力 | 试验压力 | 说明 | ||
| 强度（水）Mpa | 密封（水）Mpa | 低压密封Mpa | |||
| Q641F/N/PPL/H/W/Y-10C/P/R | 1.0Mpa | 1.5 | 1.4 | 0.6 | 强度为公称压力1.5倍，密封为公称压力1.1倍 |
| Q641F/N/PPL/H/W/Y-16C/P/R | 1.6Mpa | 2.4 | 1.76 | 0.6 | |
| Q641F/N/PPL/H/W/Y-25C/P/R | 2.5Mpa | 3.75 | 2.75 | 0.6 | |
| Q641F/N/PPL/H/W/Y-40C/P/R | 4.0Mpa | 6.0 | 4.4 | 0.6 | |
| Q641F/N/PPL/H/W/Y-64C/P/R | 6.4Mpa | 9.6 | 7 | 0.6 | |
| Q641F/N/PPL/H/W/Y-150lbC/P/R | 150lb | 3.0 | 2.2 | 0.6 | |
| Q641F/N/PPL/H/W/Y-300lbC/P/R | 150lb | 6.0 | 4.4 | 0.6 | |
零件材质
| 零件名称 | 材质 | |||||||||
| 气动软密封浮动球阀 | 气动硬密封浮动球阀 | |||||||||
| WCB | A105 | CF8-304 | CF8M-316 | CF3M-316L | WCB | A105 | CF8-304 | CF8M-316 | CF3M-316L | |
| 阀体 | WCB | A105 | CF8-304 | CF8M-316 | CF3M-316L | WCB | A105 | CF8-304 | CF8M-316 | CF3M-316L |
| 球阀 | 201 13CR A105 304 316 316L A3 F51等 | A105 304 316 316L F51 镀镍ENP 氮化 碳化钨 喷焊STL等 | ||||||||
| 阀座密封 | PTFE RPTFE PPL PEEK NYLON | A105 304 316 316L F51 镀镍ENP 氮化 碳化钨 喷焊STL等 | ||||||||
| 阀杆 | 13CR F6A 304 316 316L 416等 | F6A 304 316 316L 416等 | ||||||||
| 工作温度 | ≤150℃ | ≤150℃ | ≤150℃ | ≤150℃ | ≤150℃ | ≤425℃ | ≤425℃ | ≤300℃ | ≤300℃ | ≤300℃ |
