一.产品简介：

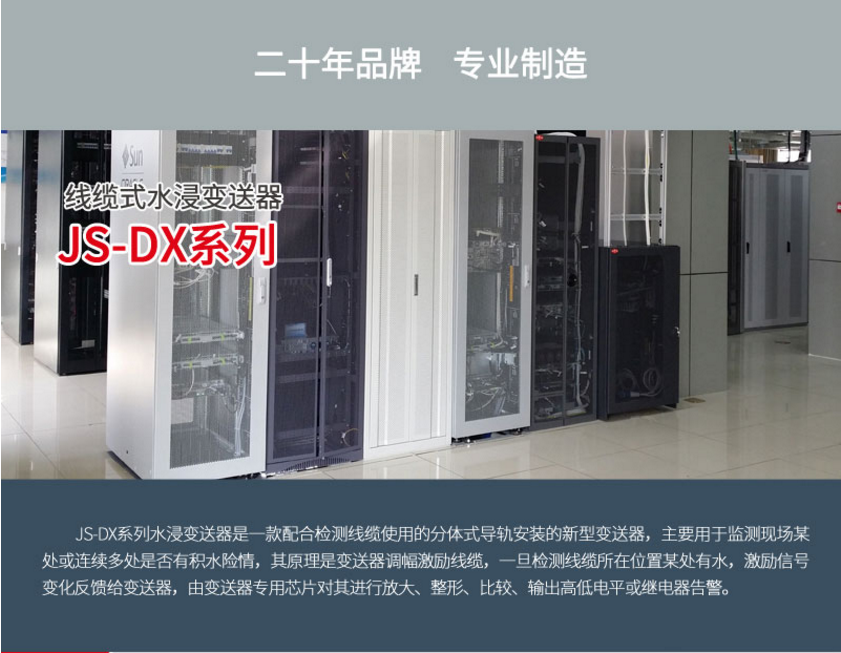

JS-DX 系列水浸变送器是一款配合水浸传感器使用的分体 式导轨安装的新型变送器，主要用于监测现场某处或连续 多处是否有积水险情，其原理是变送器调幅激励水浸传感 器，一旦检测的水浸传感器所在位置某处有水，激励信号 变化反馈给变送器，由变送器专用芯片对其进行放大、整 形、比较、输出高低电平或继电器告警。该系列产品使用 电源，输入，输出三端隔离技术，极大程度提高电气兼容 性和系统可靠性；输入的防氧化，防极化，防腐蚀设计； 输出的光电隔离和线圈隔离保护，有效的保证产品的可靠 性和寿命。 该系列产品通讯基站、精密机房、图书馆、宾馆、饭店、 仓库等一些需要对有积水状况进行告警的场所。

二．产品特点：

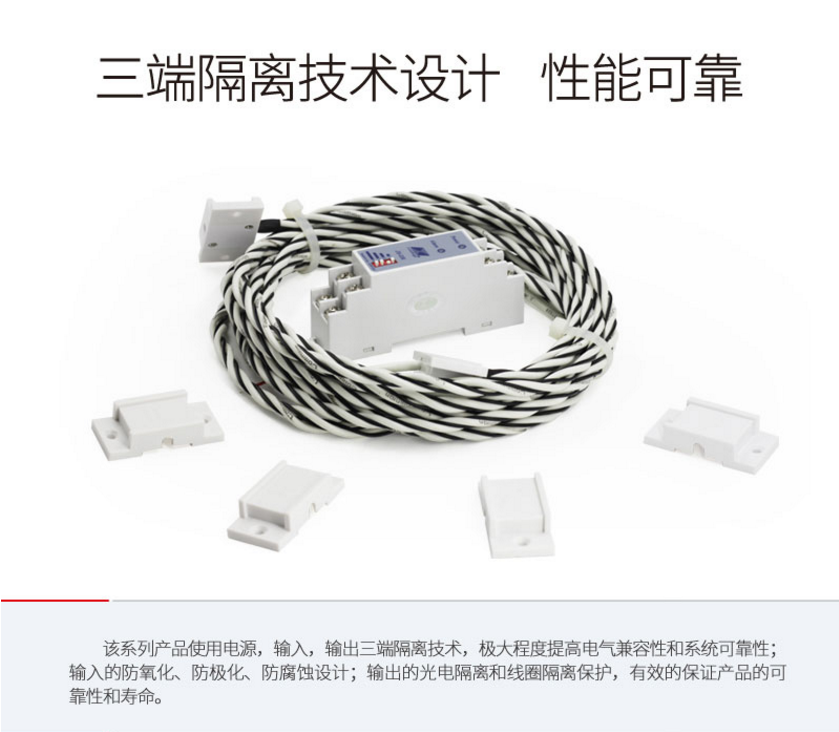

1.隔离性高：电源，输入，输出三端隔离设计;

2.四档灵敏度：可根据现场情况可调变送器灵敏度的位;

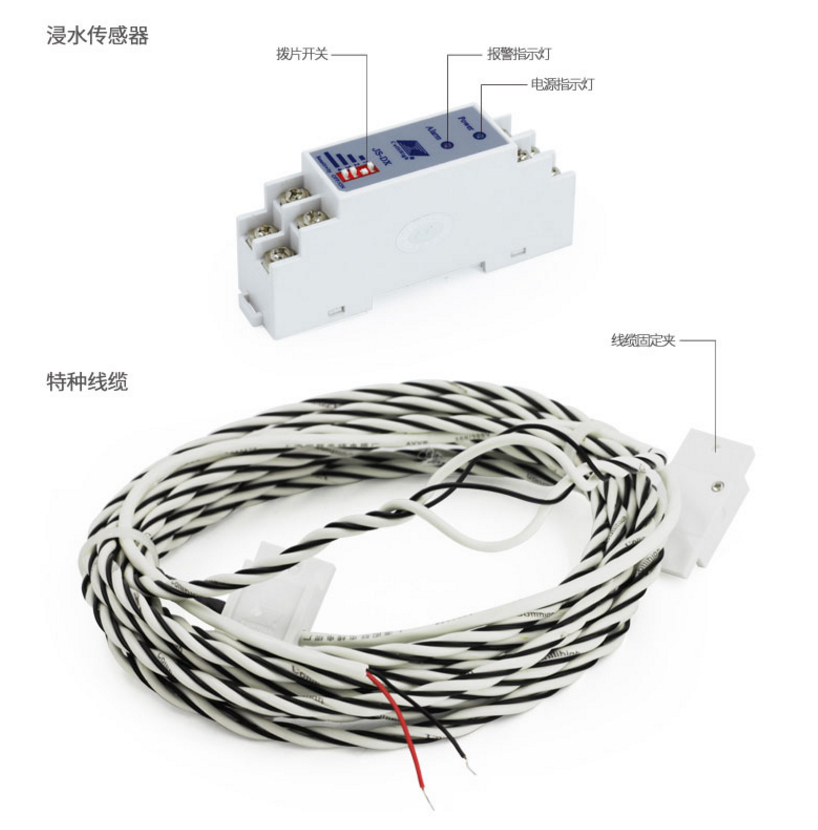

3.分体设计：变送器标准导轨式安装;传感器与变送器 分体式设计;

4.专利技术：传感器使用内置金属导体的导电橡胶线缆 通过双绞连接方式固定在软线支架上设计;

5.使用特点:水浸传感器需紧贴地面安装,无方向极性 要求，防氧化，防极化，防腐蚀设计;

6.适用场合广：根据现场检测范围大小可定制相应长度 的水浸传感器;(最长 50 米)

三．主要技术参数：

供电电压：DC 24V (12V~36V)

工作温度：0℃~50℃

工作湿度：20%RH ~100%RH

误 报 率：＜100ppm

静态功耗: 0.5W

报警功耗最大：1.2W

输出形式：继电器( 负载电流100mA)

高低电平输出： VL 为0V（+0.5V） VH为 5V 或12V(±0.5V)

线缆长度：5m、10m、15m、20m、30m、40m、50m

灵敏度调节： 避免空档位使用，出厂设置默认2档

                      档位1：0kΩ~5kΩ   档位2：0kΩ~10kΩ   档位3：0kΩ~25kΩ    档位4：0kΩ~430kΩ

注：（档位数字越大越容易报警, 档位大遇极少水即 可报警,同时也可能会产生误报）

带载能力：固态继电器 ≤100mA （最大电流可以达到 1A，需定做） 高低电平 ≥3kΩ

隔离强度：DC 2000V

抗干扰等级：EMC国标3级

注：高电平输出12V时，供电电压应高于16V

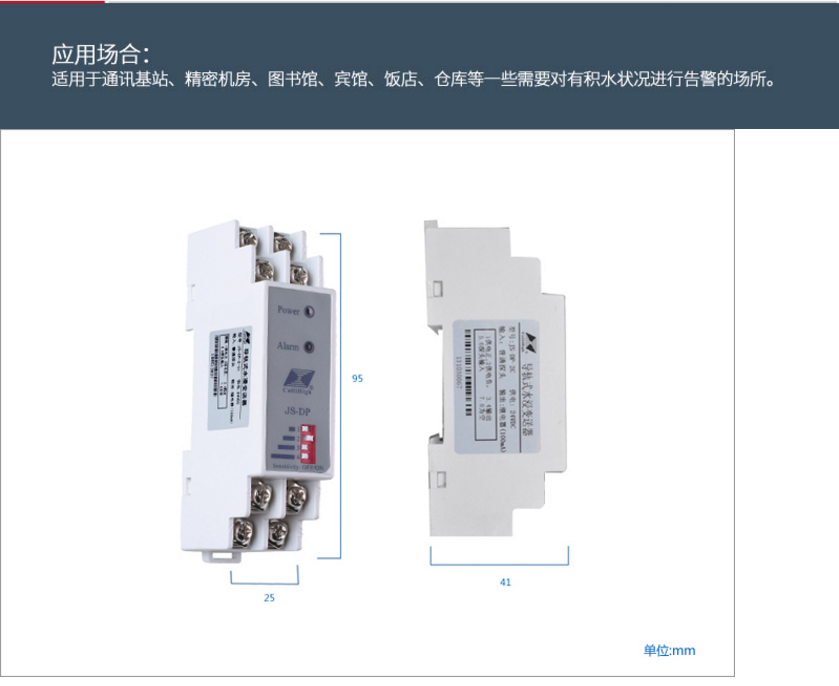

产品重量:变送器约 65g
