核心参数
- 分类：其他
一、简介
测控系统采用高精度数字伺服阀，具有力闭环控制功能，能够实现等载荷速率加载或等应力速率加载，控制精度高，可靠性好，完全满足GB/T 17617《水泥胶沙强度检验方法（ISO方法）》要求，采用微机实现电子测量、自动完成抗压强度试验，自动计算和打印报告, 广泛应用于建筑行业和水泥生产企业。

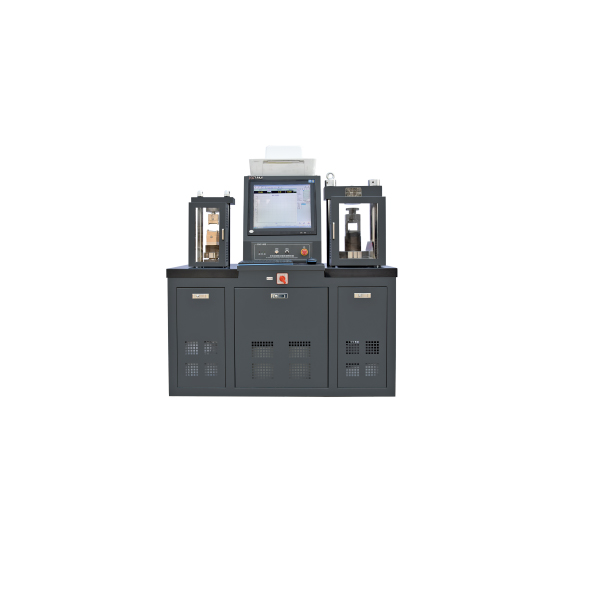

外观示意图
二、 液压系统
本机采用双油缸，控制精度、测量精度高。油箱内的液压油通过电机带动高压泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力的控制。
三、 测力系统
l 采用高精度放大器及A/D转换器，全程不分档，实时显示载荷、峰值、加载速度及强度；
l 采用PID闭环控制策略实现恒速加载，实时显示加载曲线
l 自动间隔计时和连续试验；
l 查询、打印试验结果灵活方便；
四、软件描述
（1）主界面
（2）结果查询
（3）报表模版
五、安全保护装置
当试验力超过最大试验力的3%时，过载保护，油泵电机停机。
当活塞升起达到上极限位置时，限位保护，油泵电机停机。
六、 主要性能技术指标
名称 | 抗压 | 抗折 |
最大试验力（kN） | 300 | 10 |
试验力测量范围（kN） | 20-300 | 1-10 |
试验力示值相对误差 | ＜ 示值的±1% | ＜ 示值的±1% |
上下压板间距（mm） | 250 | 190 |
活塞行程(mm) | 80 | 60 |
立柱间距（mm） | 220 | 180 |
压盘尺寸（mm） | 上Φ100下Φ190 | 上Φ85下Φ120 |
主机外形尺寸（mm） | 1250*550*1230 | ----- |
电机功率（kW） | 0.75 | ----- |
总重量（kg） | 450 | ----- |
七、出厂标准配置清单
名称 | 数量 | 备注 |
试验机主机 | 1台 | 含双油缸、电机、油泵、伺服阀 |
计算机 | 1台 | 联想品牌商用机 |
打印机 | 1台 | 喷墨式 |
测控系统 | 1台 | ---------- |
力传感器 | 1只 | ----------- |
电器控制系统 | 1套 | ----------- |
水泥抗折夹具 | 1件 | 针对水泥标准试块40*40*160 |
上下压盘 | 1套 | ----------- |
说明书\合格证\装箱单 | 1套 | ----------- |
八、 技术情报和资料的保密
1. 本技术方案属于我公司技术资料，用户应对我方提供的技术情报和资料承担保密义务，不论本方案是否采用，本条款长期有效；
2. 我方对用户提供的技术情报和资料亦应承担保密义务。
