3D 电磁干扰可视化系统 WM9500CE
3D 电磁干扰可视化系统 WM9500 对 EMC 干扰进行高精度 3D 检测 , 能够实现对干扰发生源进行多角度分析。通过红外线传感器检测 出空间内 XYZ 的位置，可以测量从被检测物散射出的电磁波。
- 市场价
¥1.00
- 商城价
- ¥1.00
- 累计评价
- 725
- 配送至
- 有货，下单后立即发货[ 运费：0元 ]
- 服务单位
- 由 上海海悦电子科技有限公司 发货并提供售后服务
- 服务承诺
- 购一站购 送下单送 证经认证 比比三家
店铺热销
热门关注
核心参数
3D 电磁干扰可视化系统 WM9500CE
3D 电磁干扰可视化系统 WM9500 对 EMC 干扰进行高精度 3D 检测 , 能够实现对干扰发生源进行多角度分析。通过红外线传感器检测
出空间内 XYZ 的位置，可以测量从被检测物散射出的电磁波。

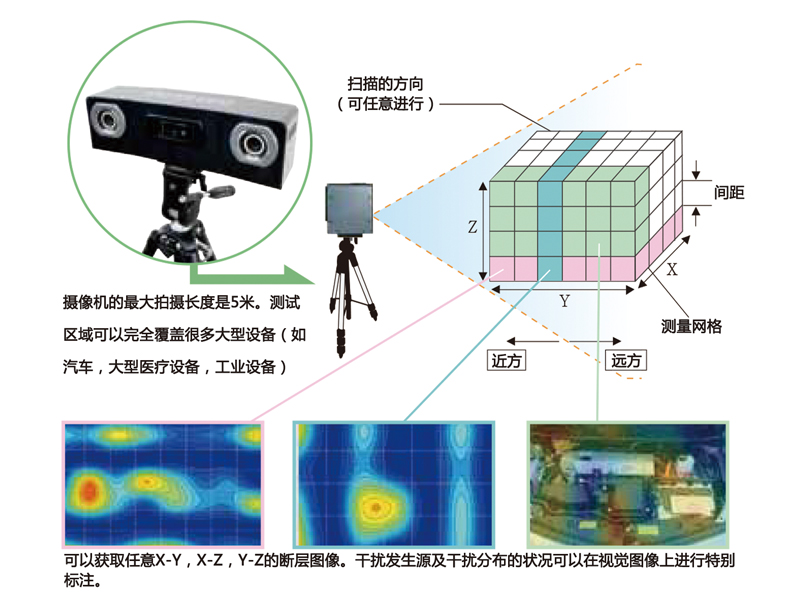

■ 扫描步骤 1 : 定位专用立体摄像机。确定扫描区域，同时在电脑上显示实物图像。
■ 扫描步骤 2 : 将手持的探棒靠近你想要扫描的位置，并匹配红外标记。扫描区域可分为从 1cm³ 到数 10cm³ 不等的立方体，并且通
过移动探棒，在电脑上呈现出 EMI 干扰图，并可以进行存储以及与实物图像叠加显示。
产品特点
不受测量现场及测量物的影响。由于采用红外线识别坐标，对测量环境及场所
等条件没有特别限制，并且完全不受测量现场的亮度及被检测物颜色的影响。
从而可以实现从部件单体到完整品的干扰检测。
例如，汽车的发动机仓及后备箱等狭小及黑暗的地方也可以实现干扰的检测。
产品参数
测定范围：建议约 0.6m-2m( 最大约 5m)，视角 56°以内
测定方法：根据红外线反射方式（850nm）获取空间坐标
镜头：带有自动聚焦功能的高清晰度镜头
检测位置精度：±1mm（测定距离 2m 时）
±3mm（测定距离 5m 时）
测定间距：最少 1mm （在控制软件中设定，可以任意设定）

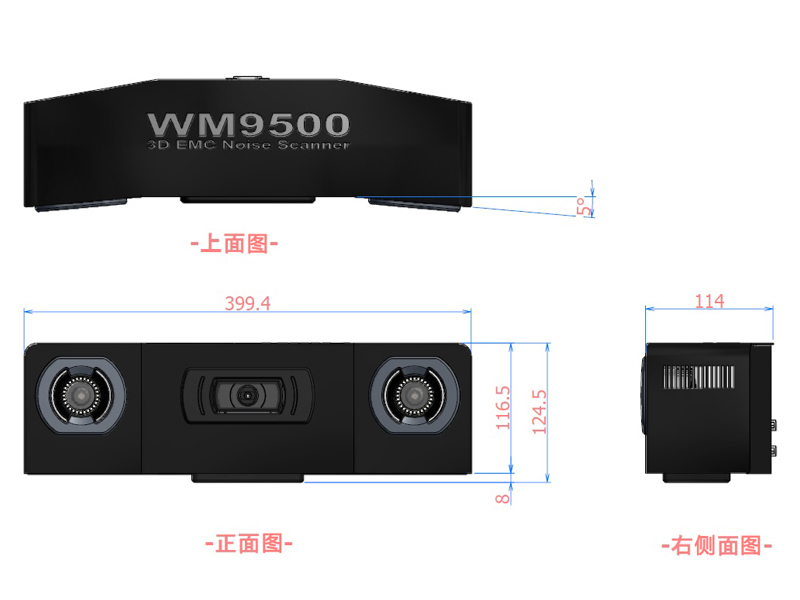

外观尺寸：主机：400*109*124 mm
控制器：320*280*94.5 mm( 集成电脑后会增大 )
控制方法：连接 USB2.0 接口进行控制
输入电压：AC100V-240V
最大功耗：60VA（MAX）（不包含频谱分析仪）
控制器：使用专用电脑进行控制。
系统配置

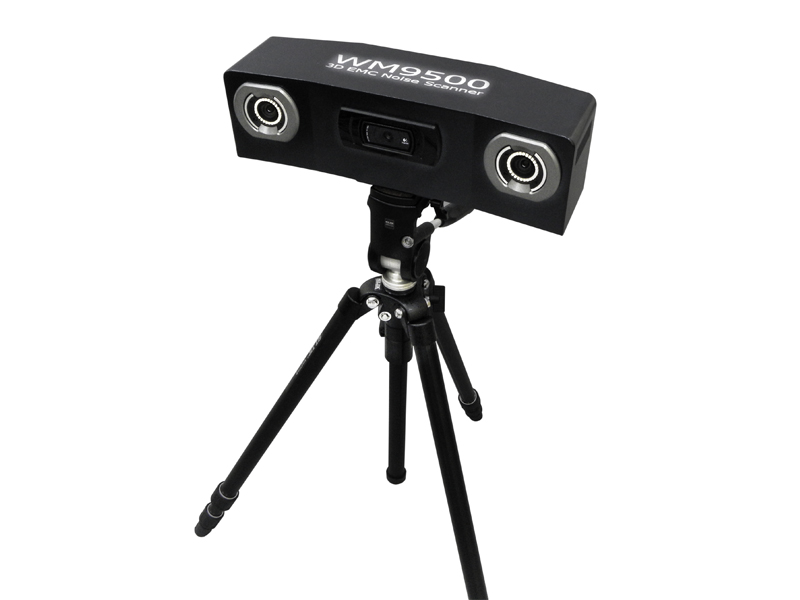

1. 一个带有 CCD 摄像头的立体相机，一个控制器单元，一台专用笔记本电脑，
一个标记球，以及一个专用的软件。

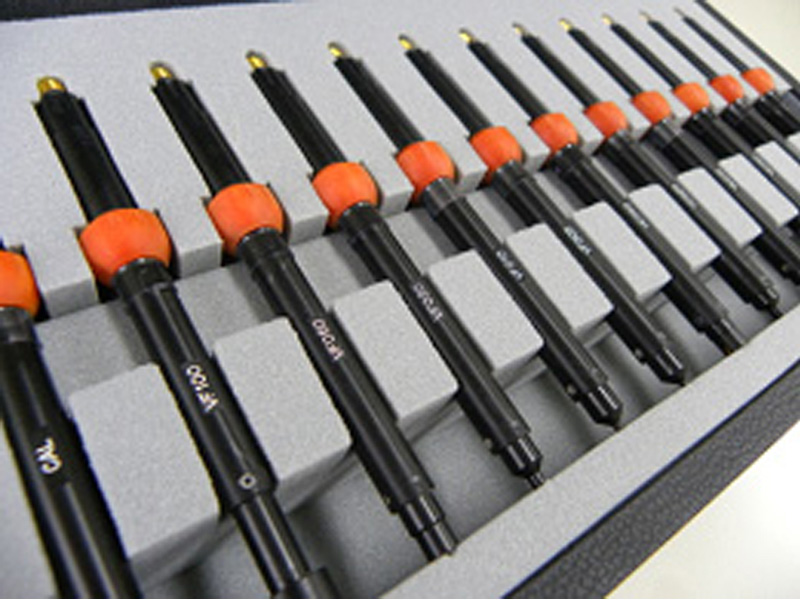

2. 选件频谱分析仪和扫描探棒，可以使用已有的设备或者单独购买。
■ 可选型号
3D 电磁干扰可视化系统 WM9500CE
小型 3D 电磁干扰可视化系统 WM 9500 α LTCE
2D 电磁干扰可视化系统 WM9500 α LT-2DCE
